Eerste ontwerp van de skintag, begin schets ter voorbereiding van 3D product tekeningen voor het maken van prototypes.

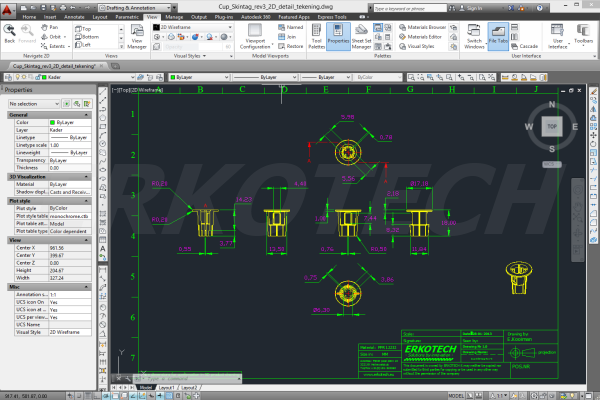

2D tekening van de cup voor vastleggen van definitive maten ten bate van matrijsbouw en kwaliteit controle tijdens productie.

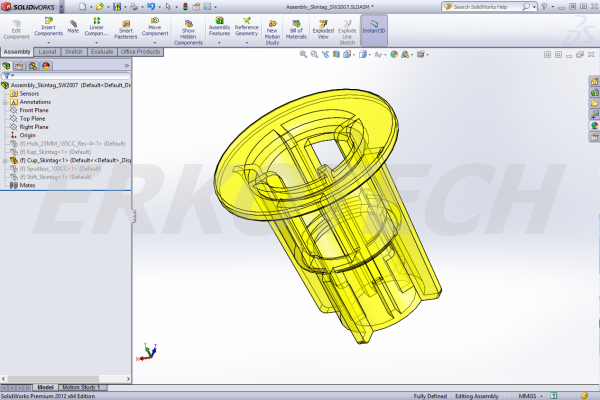

3D tekening van de cup ter voorbereiding van aanmaak 3D matrijs tekening en prototype.

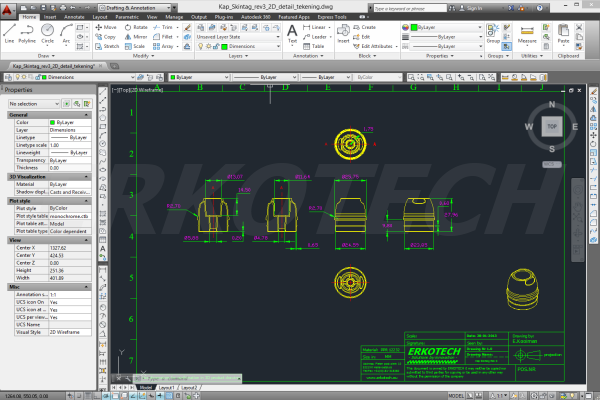

2D tekening van de kap voor vastleggen van definitive maten ten bate van matrijsbouw en kwaliteit controle tijdens productie.

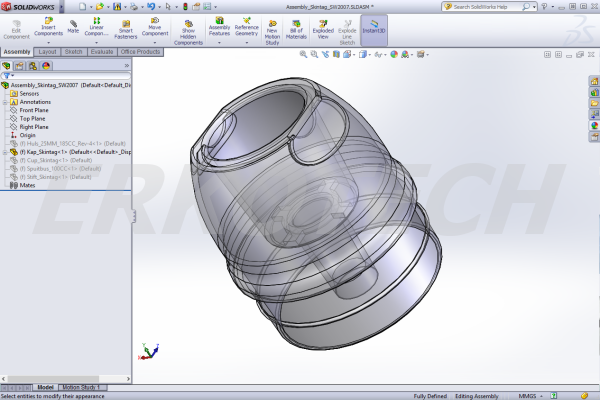

3D tekening van de kap ter voorbereiding van aanmaak 3D matrijs tekening en prototype.

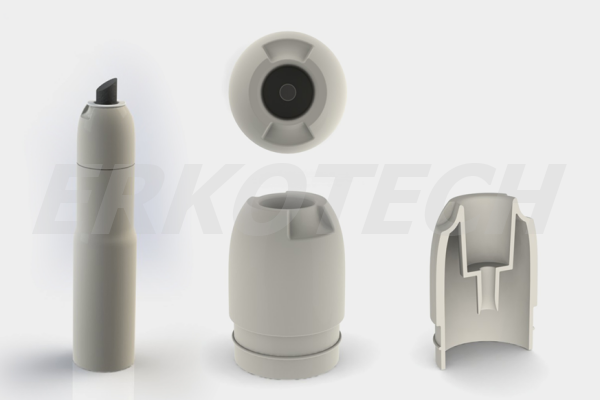

Aanmaken van de prototypes van het gehele product. Zo kan het product op werking getest worden alvorens aan de bouw van de matrijzen begonnen wordt.

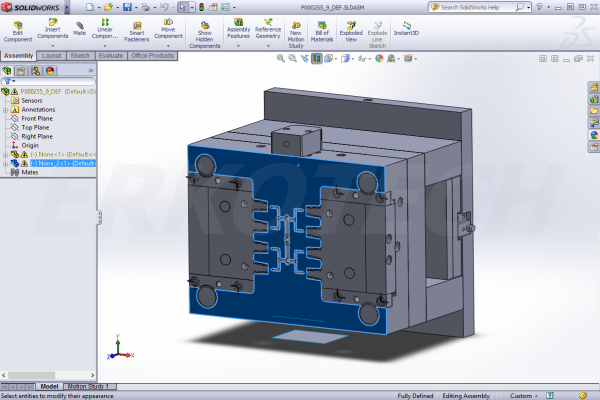

3D tekening van de 8 voudige skintag Cup matrijs.

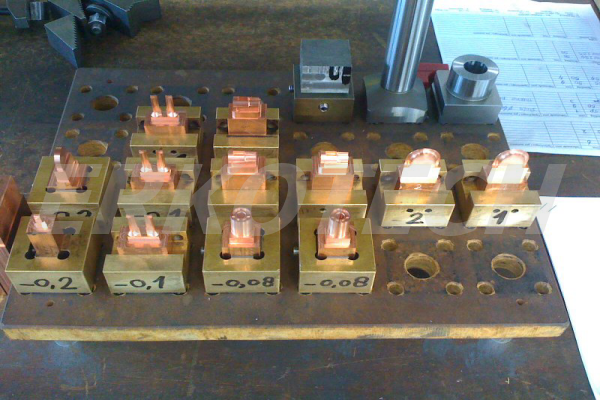

Vonkdoorns voor het vonken van de caviteiten voor de Kap en Cup matrijzen.

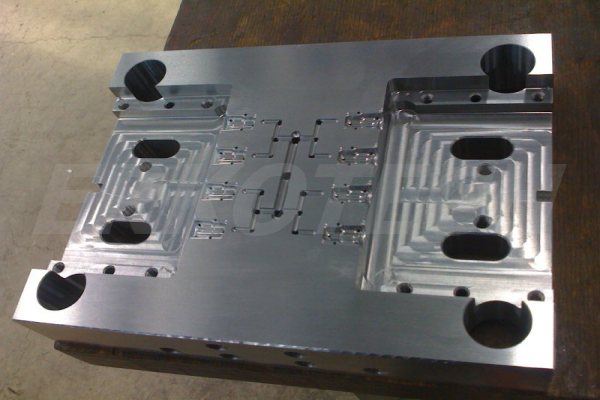

Eén van de vormplaten van de Cup matrijs.
Hierin komen de schuiven te liggen op glijplaten met smeergroeven.

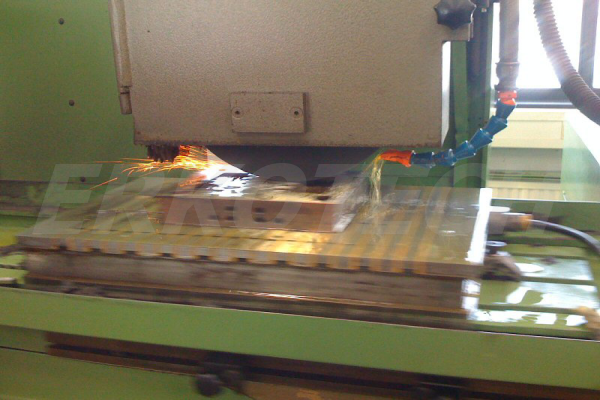

Het slijpen van één van de vormplaten. Een nauwkeurigheid van 2 Micron is nodig om de producten vliesvrij te spuitgieten.

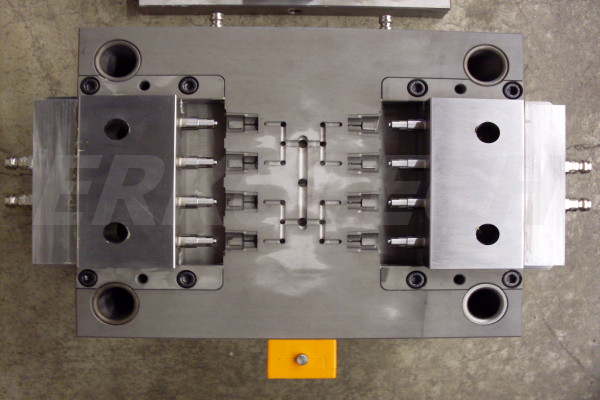

De 8 voudige Cup matrijs is gereed voor een eerste proefspuiting. Het eerste shot werd door de klant meteen goed gekeurd.

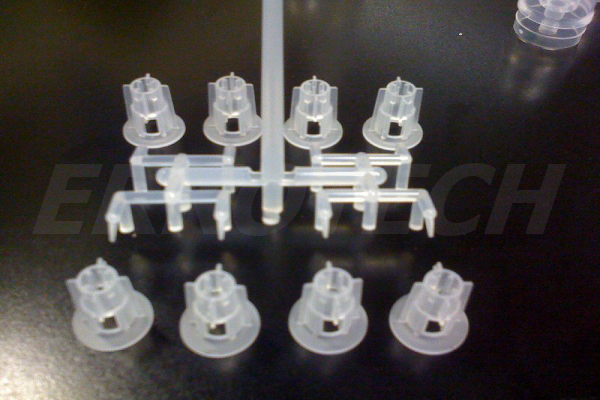

Het eerste shot uit de Cup matrijs.
Er wordt een shot garantie van één miljoen shots afgegeven op de matrijs.
